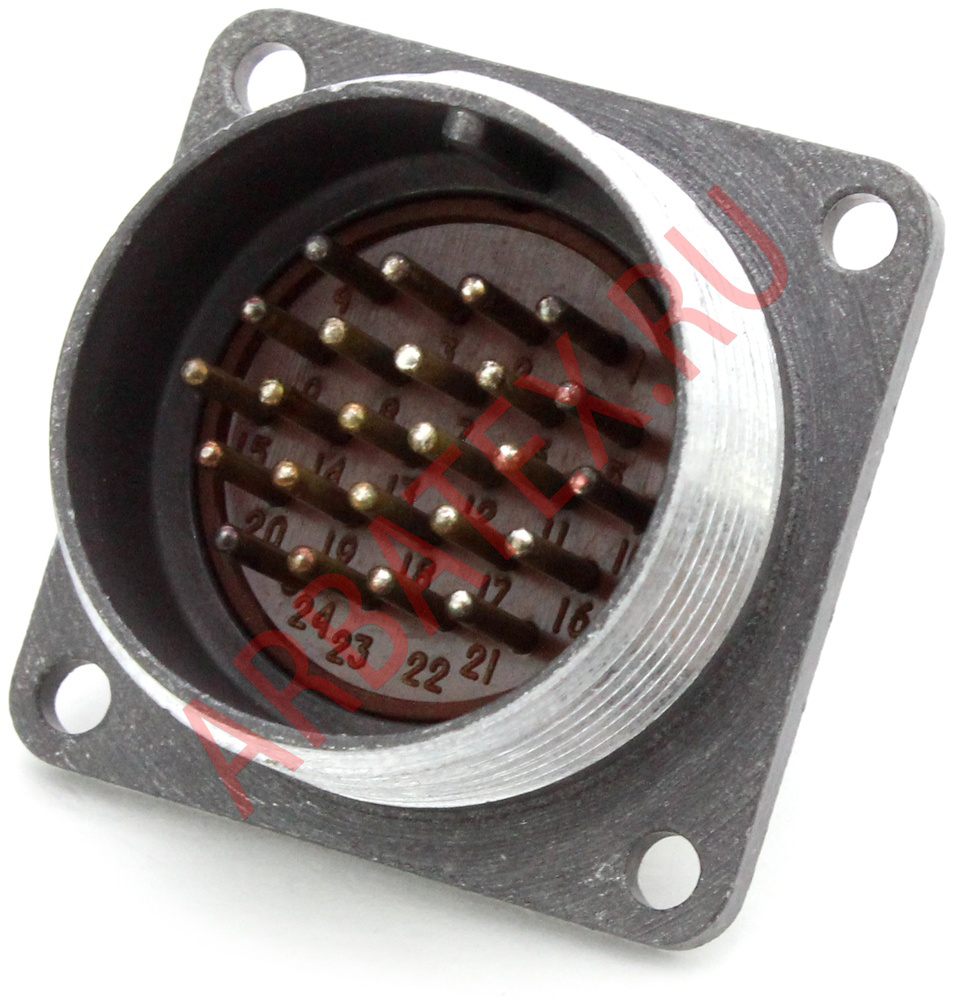

2РМДТ30Б24Ш5В1БВ

Обозначения Разъема 2РМДТ30Б24Ш5В1БВ

1. Тип серии: 2РМДТ
* 2РМДТ: Это серия электрических цилиндрических соединителей, разработанных для работы в жестких условиях. Эти разъемы часто используются в авиационной, военной и промышленной технике благодаря своей надежности, вибростойкости и герметичности.

2. Размер корпуса (диаметр): 30
* 30: Обозначает условный диаметр корпуса разъема. Это число указывает на габариты корпуса, что важно для совместимости с другими компонентами и монтажа. Чем больше число, тем крупнее разъем.

3. Конструктивное исполнение корпуса: Б
* Б: Чаще всего обозначает *блочную часть* разъема, то есть ту, которая предназначена для установки на панель или корпус оборудования.
* Другие варианты могут быть К (кабельная часть) или О (откидная часть).

4. Количество контактов: 24
* 24: Разъем имеет 24 контакта, что позволяет передавать большое количество сигналов или обеспечивать подключение многожильного кабеля.

5. Тип контактов: Ш
* Ш: Обозначает, что контакты в данной части разъема являются штыревыми (папа).
* Если бы было Г, то контакты были бы гнездовыми (мама).

6. Климатическое исполнение и категория размещения: 5
* 5: Указывает на категорию размещения и климатические условия, при которых разъем может эксплуатироваться.
* Например, УХЛ или В с цифрой 5 может означать эксплуатацию в умеренном, холодном или всеклиматическом исполнении с размещением в помещениях с повышенной влажностью или на открытом воздухе (под навесом). Важно уточнять конкретные стандарты для этой цифры, так как они могут варьироваться.

7. Покрытие корпуса: В
* В: Вероятно, указывает на покрытие корпуса, чаще всего это может быть химическое никелирование или другое защитное покрытие, обеспечивающее коррозионную стойкость и электропроводность.

8. Вид хвостовика или способ крепления: 1
* 1: Обозначает тип хвостовика для монтажа кабеля или конструктивные особенности крепления. Например, это может быть *прямой хвостовик для монтажа кабеля пайкой*.

9. Покрытие контактов: Б
* Б: Указывает на материал и тип покрытия контактной поверхности. Чаще всего это серебро или золото для улучшения электропроводности и износостойкости. В данном случае Б может обозначать посеребренные контакты.

10. Дополнительные особенности или модификации: В
* В: Это последняя буква в обозначении, которая может указывать на специфические модификации, например, герметичное исполнение, повышенную вибростойкость, или другие специальные требования.

Краткие характеристики разъема 2РМДТ30Б24Ш5В1БВ:

* Тип: Цилиндрический электрический соединитель серии 2РМДТ.
* Размер: Корпус диаметром 30.
* Конструкция: Блочная часть, предназначенная для установки на панель/корпус.
* Контакты: 24 штыревых контакта.
* Применение: Разработан для жестких условий эксплуатации (вибрации, удары, повышенная влажность).
* Покрытие корпуса: Защитное покрытие (предположительно никель).
* Покрытие контактов: Серебро или аналогичное высокопроводящее покрытие.
* Особенность: Герметичное исполнение или другая специальная модификация.
