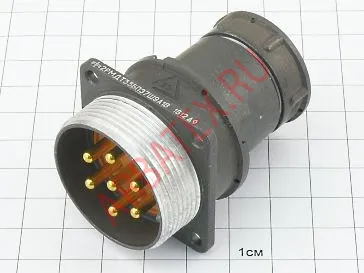

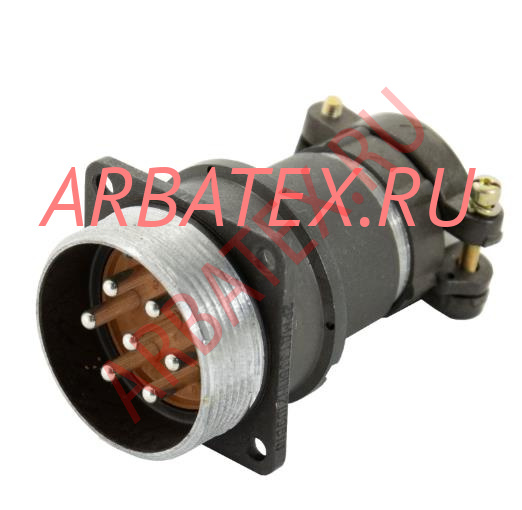

2РМДТ33БПЭ7Ш9А1В

Описание

Разъем 2РМДТ33БПЭ7Ш9А1В - принадлежит к серии 2РМДТ и имеет блочный корпус с прямым патрубком соединения. Диаметр посадочного отверстия разъема 33 мм, а так же диаметр контактов 1 мм.
Максимальное рабочее напряжение данные разъемы выдерживают до 560 В, а токовая нагрузка до 7 А. Разъем 2РМДТ33БПЭ7Ш9А1В имеет 7 контактов и относится к вилкам.

Также 2РМДТ33БПЭ7Ш9А1В относят в группу цилиндрических, низкочастотных разъемов которые выполнены из специального сплава алюминия АЛ-11. Изолятор на который посажены контакты разъема выполнен из пресс материала АГ-4.
Покрытие контактов у данных разъемов - судя по последней букве "А" в маркировке - золото.

Разъемы серии 2рмдт могут иметь на корпусе некоторую другую маркировку, отличающуюся от заданной на несколько букв или цифр. Это связано с самим производством этих разъемов - корпуса, головы могут быть переставлены на другие разъемы.

Важно: при выборе ответной части разъема нужно знать, что кабельную розетку нельзя соединить с кабельной вилкой или же наоборот блочную вилку с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом.

Более подробные характеристики и параметры Вы можете посмотреть ниже.

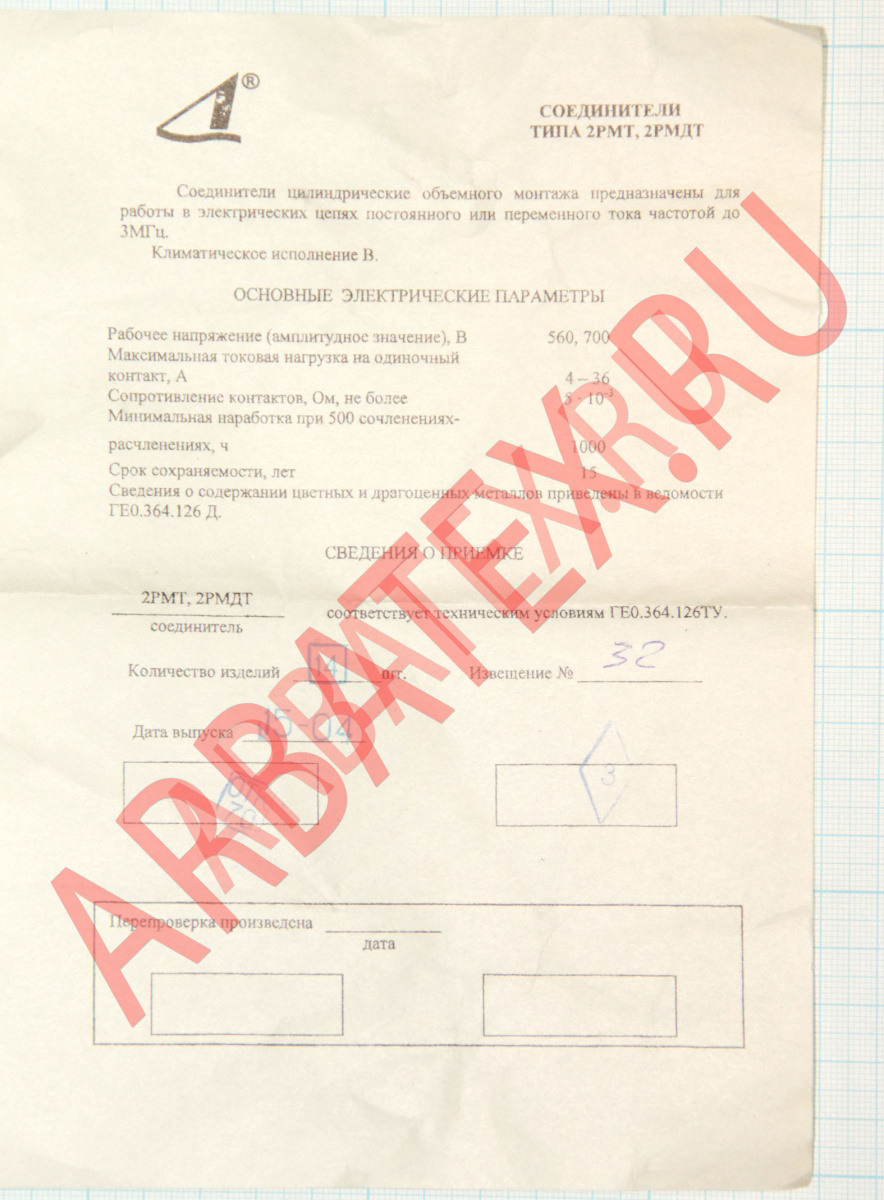

Параметры

Тип разъема — 2РМДТ
Способ монтажа: пайка на кабель
Форма контактов: прямые
Количество контактов: 7
Материал корпуса: металл
Материал изолятора: карболит
Сопротивление изолятора не менее,МОм: 1000
Покрытие контактов: золото
Сопротивление контактов не более,Ом: 0.005
Максимальный ток, не более,А: 8
Рабочее напряжение ,В: 560
Максимальное напряжение не более,В: 700
Рабочая температура,оС: -60…100

Обозначение 2РМДТ33БПЭ7Ш9А1В

2РМДТ - тип соединителя;
33 - условный размер корпуса;
Б - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
7 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
9 - обозначение сочетания контактов;
А - покрытие контактов: А - золото, В - серебро;
1 - вид контакта: цилиндрический.

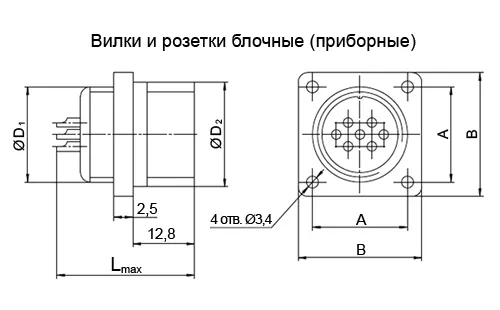

Размеры габаритные

D1 - М33×1, мм
D2 - М36×1, мм
Lmax - 27, мм
А - 32, мм
В  - 40, мм

Установочные размеры

l - 48, мм
Dлев - М33×1, мм
d - 22,5 мм
L - 67,5 мм

Кабельная вилка (розетка) конструктивно состоит из: 1 - корпуса, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца, 6 - накладной гайки, 7 - разъемного патрубка, 8 - винта, 9 - гайки для крепления кабеля.



Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
