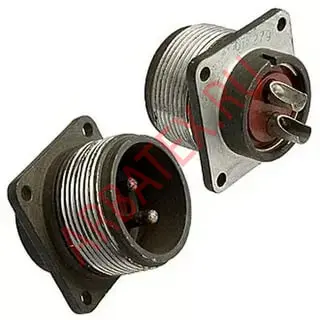

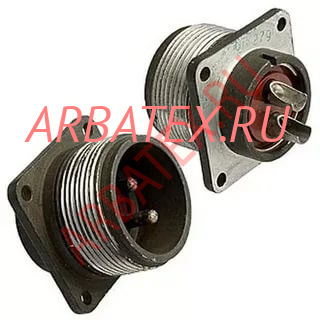

2РТ16П2ЭШ5-А вилка блочная

Описание товара:

Соединитель ШР16П2ЭШ5 цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Описание товара

Структура условного обозначения:
ШР16П2ЭШ5
ШР - тип соединителя;
16 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
2 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
5 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.

Основные технические характеристики соединителей ШР:

Общие характеристики соединителей ШР:
Тип соединителя:	негерметичный
Климатическое исполнение:	УХЛ
Условный размер корпуса:	12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без патрубка, с прямым патрубком, с угловым патрубком
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро, никель
Способ монтажа:	объемный, пайкой
Технические параметры соединителей ШР:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А:	20....200
Максимальная токовая нагрузка на соединитель, А:	20....675
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с² (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15

Характеристики

Прочие
Вид патрубка	Блочный
Кол-во контактов разъема	2
Материал изолятора	Карболит
Материал корпуса	Металл
Назначение разъема	Вилка
Покрытие контактов	Серебро
Рабочее напряжение,В	560
Размер корпуса разъема	16
Серия разъемов	2РТ
Способ монтажа разъема	на блок
