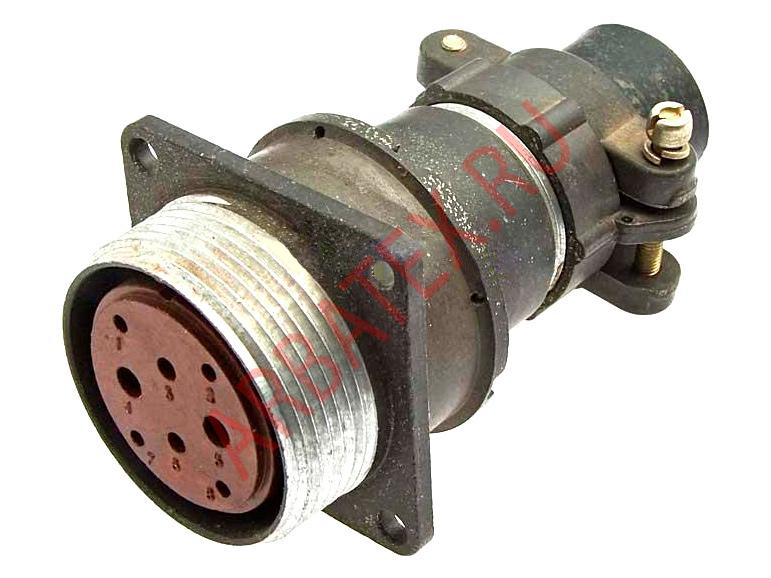

2РМД30БПН8Г7А-1

Описание товара

Расшифровка условного обозначения.
2РМД30БПН8Г7А1

2РМД (2РМТ, 2РМ, 2РМДТ) - Тип соединителя
30 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
П(У) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубка
Н(Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
8 - Количество контактов
Г(Ш) - Часть соединителя: Г-розетка, Ш-вилка
7 - обозначение сочетания контактов:
5 - все контакты Ø 1,5мм
6 - контакты Ø 1,5мм и 3,0мм
7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм
8 - контакты Ø 1,5мм и 2,0мм
9 - все контакты Ø 3,0мм
А(В) - Покрытие контактов: В-серебро, А-золото
1(2) - Теплостойкость: 1 - 100°С; 2 - 200°С
Л - Левая розетка (только для проходных вилок)
Б - Корпус блочный (приборный) без левой резьбы.
В - Всеклиматическое исполнение

Общие технические характеристики разъемов типа 2РМД30

Тип соединителя	негерметичный, климатика УХЛ
Количество контактов	8 / 24
Рабочее напряжение, для разъемов с 8-ю контактами, не более	560 В
Максимальная токовая нагрузка на одиночный контакт для разъемов с 8-ю контактами, не более:
контакты диаметром 1,5 мм	13 А
контакты диаметром 2 мм	18 А
контакты диаметром 3 мм	36 А
Максимальная токовая нагрузка общая, для разъемов с 8-ю контактами, не более	120 А
Сопротивление контактов, не более:
контакты диаметром 1,5 мм	0,0025 Ом
контакты диаметром 2 мм	0,0016 Ом
контакты диаметром 3 мм	0,0008 Ом
Материал контактов	золото / серебро
Емкость между контактами, не более	6 Пф
Сопротивление изоляции в нормальных климатических условиях, не менее	5000 МОм
Синусоидальная вибрация, диапазон частот	1...5000 Гц
Синусоидальная вибрация, ускорение	490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением	5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением	1000 (100) м/с2 (g)
Атмосферное пониженное давление	133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C	98 %
Рабочая температура окружающей среды	-60...+100 *C
Минимальная наработка, не менее	1000 часов
Максимальное количество сочленений-расчленений	500 раз
Гарантийный срок хранения	15 лет

Характеристики

Прочие
Вид патрубка	Блочный
Кол-во контактов разъема	8
Материал изолятора	Карболит
Материал корпуса	Металл
Назначение разъема	Розетка
Покрытие контактов	Золото
Рабочее напряжение,В	560
Размер корпуса разъема	30
Серия разъемов	2РМД
Способ монтажа разъема	на блок
